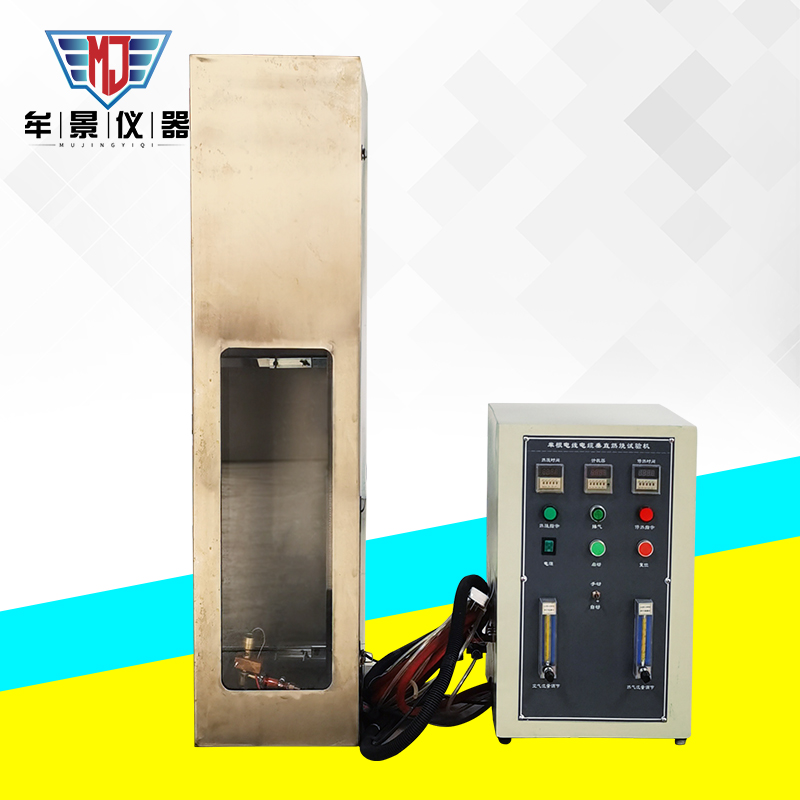

单根电线电缆垂直燃烧试验机是根据符合GB/T 18380.1、IEC60332-1、JB/T 4278.5、BS、EN试验标准制作。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。
1.标准推荐两种火焰校准方式:
(1)火焰内焰50~60mm,外焰170~190 mm
(2)10g铜头从100℃升温到700℃时间为45±5S
如果用户采用第(2)种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。
2.校准用标准设备
对矿用电缆负载燃烧试验机进行校准,要具备下列标准设备:
(1)钢卷尺(0~5)m一把。
(2)游标卡尺(0~150)mm一把。
(3)量程为(0~100)A,(0~500)A,(0~1000)A,(0~5000)A的标准电互感器各一只,或者多量程标准互感器一只;0.2级以上电流表1只。
(4)热电偶检定装置,量程(0~1300)℃。
(5)二次仪表校准仪:可输出K型分度标准信号。
(6)电子秒表:0.01秒分度值。
3.校准环境条件
环境温度:(-15~45)℃相对湿度:(30~80)%RH
4.校准项目和校准方法
4.1燃烧试验机尺寸的测量
用钢卷尺和游标卡尺对矿用电缆负载燃烧试验箱的尺寸进行测量。
(1)燃烧试验机的箱体尺寸应满足以下要求(允许误差为2mm)。
4.2工作电流、温度仪表、时间参数测量
(1)工作电流测量
工作电流测量,根据被检的量程范围,选择合适的电缆,将电缆穿过互感器初级圈,然后将电缆连接到控制箱电流输出端,将互感器连接至标准仪表。在被检输出量程上均匀选取5个点,其中必须要包括大电流值。
缓慢升起电流至各检定点,然后读取标准示值,被检示值减去标准示值即为输出电流的误差,允许误差为5%。
电流测量中,必须要注意,在进行大量程检定时,由于电流值极大,必须要求电缆与接头连接处要可靠连接,升高电流时要注意观察接头处,如出现发光冒烟,则必须立即停止实验,检查连接。
(2)温度仪表测量
使用二次仪表校准仪,按照JJG617-1996《数字温度指仪检定规程》要求对测温仪进行检定。按照JJG351-1996《廉金属热电偶检定规程》将热电偶从装置上拆下后,用热电偶检定装置进行检定,检定温度范围为(0~300)℃。
(3)时间测量
将试验机上的计时装置和电子秒表同时开始计时,时间结束时,同时结束计时。时间测量点选择5分钟,10分钟,20分钟3个点进行测量,每个点测量3次。依据测量结果,用计时装置设置的时间减去电子秒表测量时间,则为时间测量误差,允许误差为2s'。
5.校准结果表达
校准完成后,出具校准数据书,校准数据按照测量数据进行填写。
6.复校时间间隔
复校时间间隔由用户根据使用情况自行确定,建议为12个月。
电线电缆水平垂直燃烧试验机适用于各种电线电缆绝缘被覆材料、印刷电路板材料,IC绝缘体等有机材料之耐燃烧性试验.试验时,将试件至于火焰顶端,燃烧15秒,熄灭15秒,重复5次后检查试件被焚情形,可设定燃烧,熄灭时间及重复次数,并可自动操作。需要了解更多电线电缆水平垂直燃烧试验机,欢迎咨询牟景仪器。
