| 详细参数 | |
|---|---|
| 型号：VMS | 类型：多参数测量仪 |
| 测量对象：测点,线,圆,距离,角度等基本测量功能及多坐标功能 | 测量范围：二维尺寸测量的2D影像测量仪 |
| 测量精度：0.001 | 频率：详见参数 |
| 功率：详见参数 | 电源：220V(AC),50HZ |
| 加工定制：是 | 外形尺寸：其他 |
| 重量：详见参数 | |

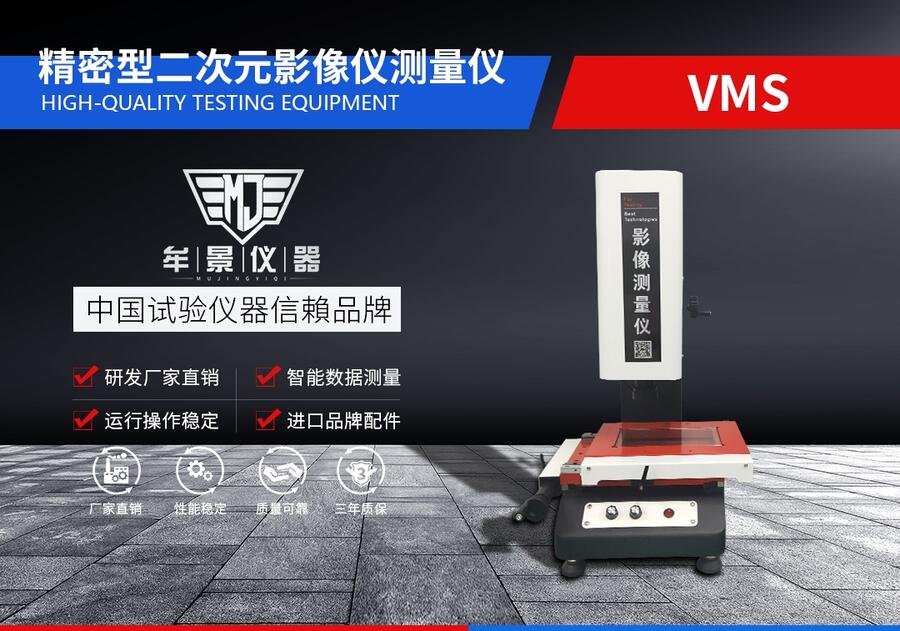

◆VMS-系列二次元影像测量仪，是公司推出的一款针对二维尺寸测量的2D影像测量仪；
◆此款机型采用高清晰彩色CCD摄像机和多倍变焦物镜以及2D专业影像测量软件，可测点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；
◆测量数据可输入EXCEL、WOR或者将测量图形输出至CAD中进行对比和设计。
[产品特点]
◆整体精密钢件加工中心一次加工成型，机构永不变形
◆X、Y装有光栅尺，定位精确
◆变焦物镜倍率：0.7~4.5X
◆LED冷光源（表面光和轮廓光）避免工件受热变形
◆2D专业测量版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件无需摆正功能非常实用
◆仪器备有专用电脑接口,与计算机连接后,采用专门测量软件，可通过电脑对产品测绘图形进行处理及输出
|
产品型号 |
VMS-2010 |
VMS-3020 |
VMS-4030 |
VMS-5040 |
|
X/Y/Z轴行程(mm) |
200×100×150 |
300×200×150 |
400×300×150 |
500×400×200 |
|
大理石平台尺寸(mm) |
360×260 |
460×360 |
555×465 |
680×595 |
|
玻璃台尺寸(mm) |
260×160 |
360×260 |
460×360 |
560×460 |
|
外形尺寸(W×L×Hmm) |
560×480×800 |
780×580×1000 |
950×680×1100 |
1080×880×1200 |
|
产品结构材料 |
底座,立柱,X、Y轴移动工作台均采用精密钢件 |
|||
|
照明系统 |
表面光源与透射光源均用LED，亮度可调 |
|||
|
CCD摄像机 |
1/3″彩色高清晰CCD |
|||
|
放大倍率 |
光学放大率：0.7--4.5X，影像放大率：20-120X |
|||
|
X,Y轴测量精度 |
（3+L/200）um |
|||
|
光学尺解析 |
0.001mm |
|||
|
重复性 |
0.002mm |
|||
|
操作方式 |
手动 |
|||
|
电源 |
220V(AC) / 50HZ |
|||
|
推荐环境温湿度 |
温度：19°--24°，湿度：45%--75% |
|||
|
保修期 |
一年 |
|||
|
选购件 |
组装电脑、品牌电脑、仪器桌 |
|||
